5 Punkt Pogo Pins

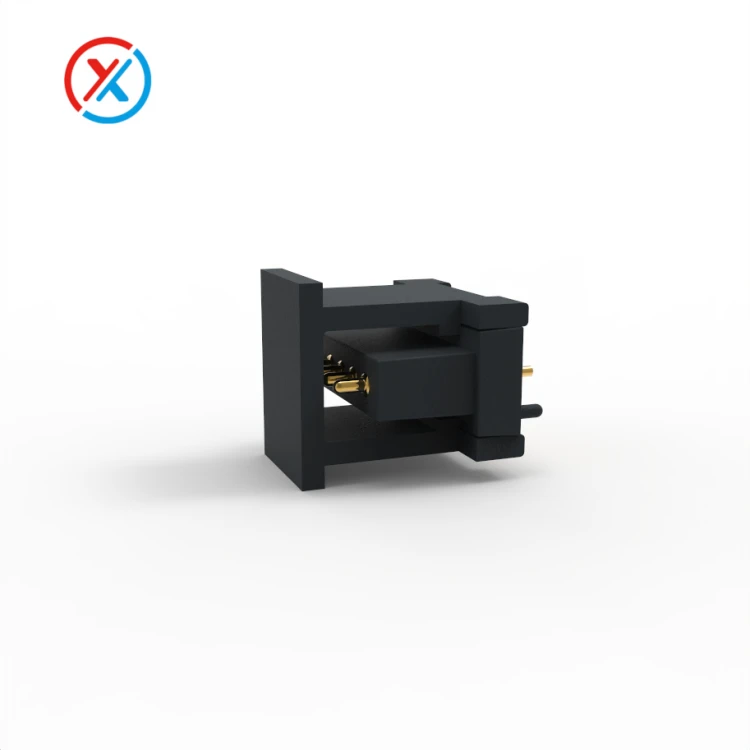

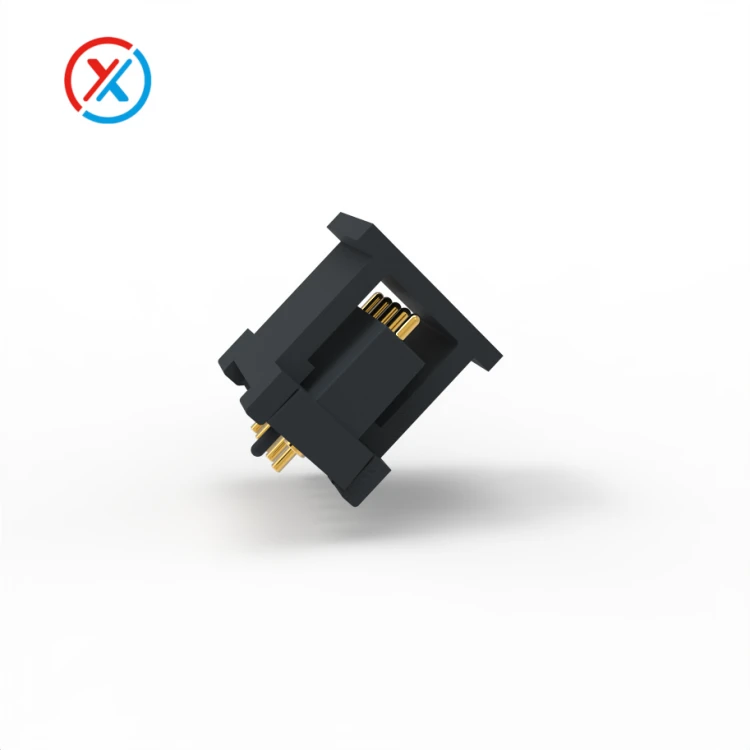

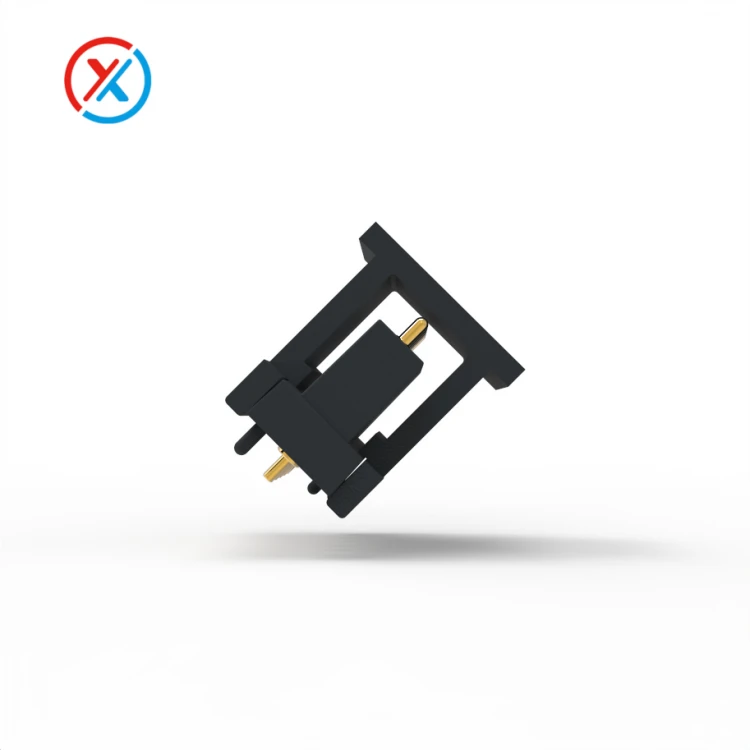

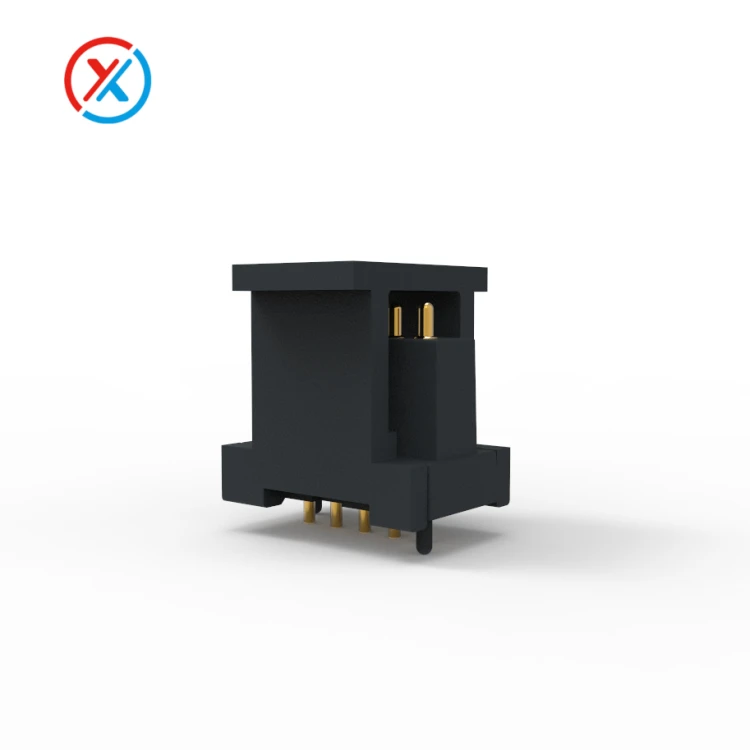

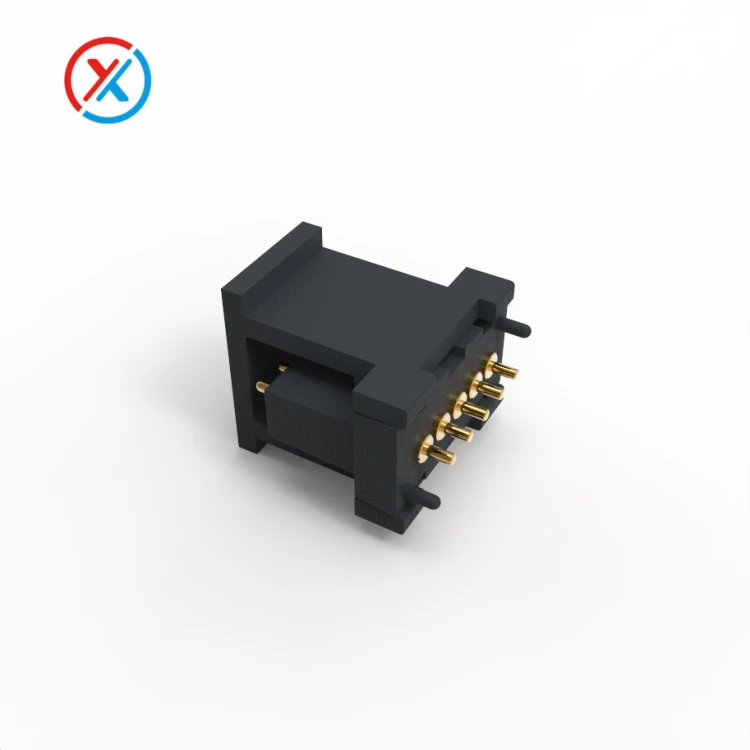

Den Designfokus vun dësem 5-Pin Pogo Pin Connector ass d'Héichtemperaturresistenz ze verbesseren an d'mechanesch Stabilitéit ze verbesseren. Den Duerchmiesser vum Pogo-Pin ass entwéckelt fir 0,6 mm ze sinn, an d'Distanz vum Pogo-Pin ass 1,5 mm, wat e stabile Kontaktdrock suerge kann an zouverlässeg elektresch Leeschtung an engem breet Temperaturbereich vu -25 Grad -80 Grad garantéieren. Den Design vun der Cap verhënnert net nëmmen effektiv d'Entrée vu Stëbs an externen Gëftstoffer, mee schützt och de Metall Pogo Pin am Stecker vu Korrosioun oder Verschleiung. Déi wichtegst Saach iwwer den Design vun der Cap ass datt et automatiséiert Produktioun erliichtert. Wann de Pogo Pin Connector an der Band- a Reelverpackung installéiert ass, kann et einfach duerch automatiséiert Ausrüstung gesuckelt ginn wann et fir d'Installatioun an d'Benotzung ewechgeholl gëtt. D'Zousatz vum Cap Design kann eng flaach Uewerfläch fir d'Ausrüstung absorbéieren.
Produit Parameteren
|
Produit Modell |
RT-1001 |
|
Mechanesch |
|
|
Kontakt Kraaft |
40g ± 20g op 1.0mm schaffen Schlag Voll Schlag 1.2mm |
|
Liewen Test |
100.000 Zyklen |
|
Elektresch |
|
|
Bewäert Volt |
DC 12V |
|
Bewäert aktuell |
1A Max |
|
Kontakt Resistenz vun Fréijoer PIN |
50 Milliohm Max |
|
Materialien |
|
| Operatioun Temperatur | -25 Grad bis +80 Grad |
| Temperatur Toleranz | 200 Grad |
| Salz Spraytest | 48H |
|
Verpakung |
PE Sak / Reel Verpakung |
|
Material a Beschichtung entsprécht ROHS an REACH Standards |
|
Fonctiounen vun strukturell Design

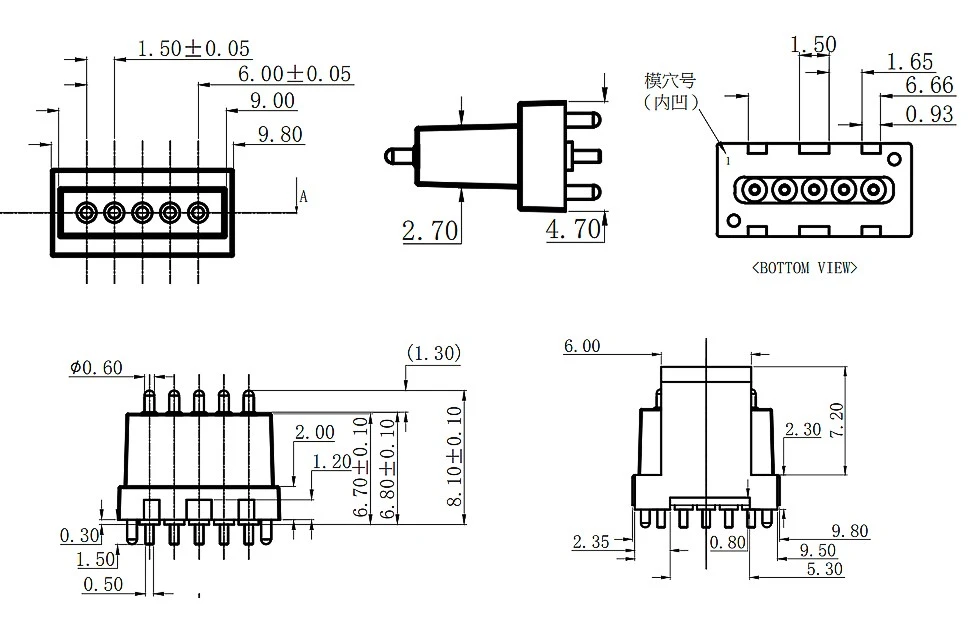

Déi 5-Punkt Pogo Pins hunn en 1,5 mm Pitch, wat ideal ass fir Apparater déi héich-Dicht Layouten erfuerderen. Dee méi klenge Pitch erlaabt dem Connector sech a Raum-beschränkten Applikatiounen ze exceléieren, sou wéi Handheld Apparater, Smart Hardware a Präzisiounsinstrumenter, effektiv Plaz spueren ouni d'Leeschtung ze kompromittéieren. Dëse kompakten Design garantéiert datt verschidde Verbindungspunkte bannent engem klenge Gebitt ëmgesat kënne ginn ouni d'Leeschtungsstabilitéit ze beaflossen. Am Verglach mat allgemenge 2.0mm oder 2.54mm Pitchen, erlaabt dësen 1.5mm Pitch Design méi kleng a méi liicht Geräter wärend héich Stroumtransportkapazitéit a Stabilitéit behalen.
Dëse Stecker benotzt 0,6 mm Duerchmiesser Pogo Pins mat engem héich -Präzisioun Fréijoer-belaascht Design. De Pin Duerchmiesser suergt fir gutt Kontakt Drock a stabil Signal Transmissioun. Déi kleng Pins mat engem Duerchmiesser vun 0,6 mm bidden e moderéierte Kontaktgebitt, bidden effizient Stroumiwwerdroung wärend d'Verschleiung op der Kontaktfläche reduzéiert an d'Selbstreinigungsfäegkeeten ubitt. All Pogo Pin enthält eng Präzisioun Fréijoer datt stabil Drock während Aféierung an Ewechhuele hält, suergt Verbindung Haltbarkeet an Zouverlässegkeet.
Zousätzlech ass de Cap Design vun dësem Pogo Pin Connector e groussen Highlight. D'Kapsel verhënnert net nëmmen datt extern Verschmotzung an de Stecker erakommen, awer och reduzéiert de Schued, deen duerch Auswierkunge vun externe Kräfte verursaacht gëtt. Virun allem ass et d'Produktioun duerch automatiséiert Ausrüstung erliichtert, well déi flaach Uewerfläch vum Cap-Design et einfach mécht fir automatiséiert Ausrüstung ze begräifen.
D'Roll vun 5-Punkt Pogo Pins Cap
Kamoudheet vun automatiséiert Produktioun
Wann dëse Connector a Band a Spull verpackt ass, benotzt automatiséiert Ausrüstung typesch eng Saugbecher fir de Connector aus dem Band ze läschen an ze installéieren. Den Top Cover Design bitt eng flaach, glat Uewerfläch, wat entscheedend ass fir den Saugprozess vun der automatiséierter Ausrüstung. Ouni dësen Top Cover kënnen d'Stecker vum Connector ausgesat sinn, wat zu onbestänneg Saug vum Saugbecher féiert, oder souguer Versoen de Connector richteg ze gräifen oder de Connector ze beschiedegen.
Eng flaach Uewerfläch bitt stabile Grip fir automatiséiert Ausrüstung
Den Top Cover schützt net nëmmen de Stecker vu Schied beim Transport a Lagerung, awer reduzéiert och Sauginstabilitéit verursaacht duerch onregelméisseg Pin Formen a verhënnert Schied un de Connector während Transport a Lagerung. Automatiséiert Ausrüstung kann de Stecker stänneg mam Top Cover ophuelen, fir e méi glatteren a méi effizienten Montageprozess ze garantéieren.
Reduzéiert Montageproblemer:
Wann automatiséiert Ausrüstung d'Saugoperatioun ausféiert, verhënnert den Top Cover Design effektiv datt d'Pins kontaminéiert oder duerch extern Substanzen gestéiert ginn. Dëst hëlleft immens déi stabil Leeschtung vum Connector z'erhalen a vermeit Probleemer wéi schlechte Kontakt wärend der spéider Benotzung.
Zesummegefaasst ass den Top Cover net nëmmen e Schutzdesign, awer seng Roll an der automatiséierter Produktioun ass och evident. Et mécht Connectoren méi einfach fir automatiséiert Ausrüstung ze identifizéieren, opzehuelen an z'installéieren, an doduerch d'Effizienz an d'Genauegkeet vum ganze Produktiounsprozess verbesseren. Fir Firmen, déi a grousser -Skala Produktioun engagéiert sinn, kann dësen Design d'Produktiounskäschte a Feelerraten wesentlech reduzéieren.
Pogo Pin Personnalisatioun a Liwwerzäit
1. Client brauch Kommunikatioun an Confirmatiouns
Connector Quantitéit: Wann Dir personaliséiert Pogo Pin Connectoren braucht, gitt w.e.g. d'Quantitéit un, fir datt mir déi bescht Optioun fir Iech besser kënne recommandéieren.
Spezifikatioune: Ëmfaasst d'Zuel vun de Pogo Pins, Abstand, Pin Duerchmiesser, Material, an aktuell Droen Muecht.
Uwendungsszenarien: A wéi enge Geräter ginn déi personaliséiert Stecker benotzt? Sinn waasserdicht, staubdicht oder héich-temperaturbeständeg Funktiounen erfuerderlech?
Verpackungsfuerderunge: Ginn et speziell Verpackungsfuerderungen, sou wéi Reel Verpackung oder individuell Verpackung?
2. Virleefeg Design an Sample Confirmatioun
Strukturell Design: Passt de Pogo Pin Dimensiounen, Pin Form, Fréijoer Kompressioun Kraaft, etc., no Äre Besoinen.
Materialauswiel: Wielt gëeegent Materialien, wéi Fréijoersmaterialien (normalerweis Edelstahl, Kupferlegierung, asw.) a Shellmaterialien (zB Plastik, Aluminium, asw.).
Aktuell Droen Kapazitéit Berechnung: Vergewëssert Iech datt den Design den aktuellen Iwwerdroungsfuerderunge entsprécht fir Kontaktproblemer oder Iwwerhëtzung wéinst Iwwerlaascht ze vermeiden.
3. Prouf Testen a Feedback
Nodeems d'Probeproduktioun ofgeschloss ass, gëtt se un de Client geliwwert fir ze testen. Op dëser Etapp wäert de Client d'Proben an de folgenden Aspekter evaluéieren: Mating Zyklus Test, Héich Temperatur a Fiichtegkeet Resistenz Test, elektresch Leeschtung Test, a mechanesch Leeschtung Test.
Wann d'Testresultater den Ufuerderunge entspriechen, bestätegt de Client d'Probe; wa se net den Ufuerderunge entspriechen, mécht d'Designteam Upassunge baséiert op Feedback bis d'Probe d'Tester vum Client passéiert.
4. Liwwerzäit: Eis alldeeglech Produktiounskapazitéit fir Pogo Pin Connectoren ass 10.000 Stéck. D'Liwwerzäit fir Standardprodukter ass 7-25 Deeg, an d'Liwwerzäit fir personaliséiert Produkter ass 20-45 Deeg.
iwwer eis
Dongguan Xinteng Electronics Co., Ltd. ass ee vun de China Top Ten Pogo Pin Fournisseuren. Mat sophistikéierte Fabrikatiounsprozesser, fortgeschratt Produktiounsausrüstung, an engem professionelle R&D Team, kënne mir héich-qualitativ Pogo Pins produzéieren déi verschidde Clientebedürfnisser entspriechen. Als Industrie Leader hu mir iwwer 2,000 innovativ Léisunge fir verschidden Industrien weltwäit geliwwert, déi Smart Heem, IoT, Medizin, Automobilelektronik a méi decken.
Eis Fabréck iwwerdeckt 2.700 Quadratmeter an ass mat automatesche Dréibänken, manuelle Punchmaschinnen, UV Ausrüstung, semi-automatesch Füllmaschinnen, Drotschneidermaschinnen, Ultraschallausrüstung, Verpackungsmaschinnen, Drotstranding Maschinnen, Vertikal Formmaschinnen, Nieten Maschinnen, pneumatesch Drot Strippmaschinnen, Pneumatesch Drot Strippmaschinnen,,, Drotbündelmaschinnen, Päifbéiemaschinnen, semi-automatesch Schweissmaschinnen a Liewenstestmaschinnen. Mir halen iwwer 100 Patenter, an eis Produkter entspriechen voll internationalen Ëmweltnormen wéi RoHS an REACH. All Produkt gëtt strikt Tester a Qualitéitsinspektioun duerchgefouert. Duerch kontinuéierlech technologesch Innovatioun an exzellente Servicequalitéit ass Xinteng Electronics e laang-Partner vu ville-bekannten nationalen an internationale Firmen ginn. Mir bidden ëmfaassend technesch Ënnerstëtzung a Servicer, vum Design, Prototyp Verifizéierung, Probe Tester bis Masseproduktioun Liwwerung, fir eise Clienten héich{11}}qualitativ Produkter a Servicer ze bidden.
